工作原理

該破碎機由電動機將動力經減速器減速后分別驅動兩齒輥相向或背向旋轉，當物料從入口進入機體破碎腔時，帶有旋轉齒牙的兩齒輥*先將物料篩分，符合要求的物料通過齒間進入排料溜槽，大塊物料受齒輥齒牙的破裂、剪切、拉伸作用被破碎，從排料口排出。

結構及特點

1、該破碎機主要由電動機、限矩型液力偶合器、聯接罩、減速器、聯軸器、齒輥、機體等部分組成。
2、本破碎機采用剪切破碎技術，基本消除過粉碎現象。體積小、重量輕，適合于井下、廠房及露天作業破碎系統的初破、二破和三破。
3、箱體下可增加破碎棒，通過二級破碎增大破碎比，并實現出料粒度可調。
4、 該設備配備有側梳齒板，可以通過調整墊塊進行出料粒度的調整，工作時兩齒輥之間與齒輥與側梳齒板之間距離保持不變，出料粒度穩定。
5、齒板安裝方式采用單邊燕尾槽結構形式，實現齒板快速拆換，并運行可靠。
6、 電控采用PLC控制，實現對該設備的入料、出料等運行過程的程序控制，自動化程度高。
7、該設備采用了模塊化設計，配置的破碎磁盤側梳齒板，兩齒輥之間可以互換，提高了該設備配件的通用性，降低了日常維護成本。
8、該設備的核心部件齒輥軸的軸承采用大游隙自調心滾子軸承，進口軸承SKF廠家，礦山機械專用抗振抵沖擊能力強，經久耐用。潤滑系統采用集中自動化供油，工人勞動強度低，安全可靠，方便快捷。
9、整機結構緊湊、運轉平穩、尺寸小，生產能力高等突出優點，非常適用于井下或狹隘空間內。
10 破碎機具有雙重過載保護，安全可靠。

技術參數

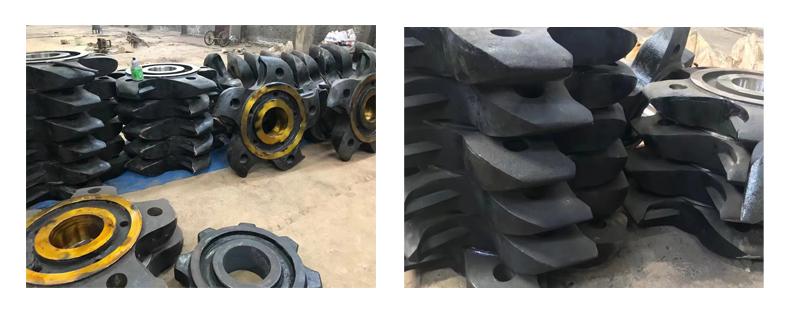

配件
